Forno LF grande sistema di corrente
Il sistema di corrente di grandi dimensioni si riferisce solitamente alla parte successiva del tubo di rame di uscita del lato secondario del trasformatore, che è composto da un gruppo compensatore, un gruppo di tubi di rame a parete passante, un tubo di rame raffreddato ad acqua, un cavo raffreddato ad acqua di larga sezione, un braccio trasversale conduttivo e elettrodo di grafite. Tra il terminale di avvio del tubo di rame raffreddato ad acqua e il tubo di rame di uscita secondaria del trasformatore viene utilizzato un compensatore completamente raffreddato ad acqua, che può eliminare l'influenza dell'energia elettrica sulla sigillatura del terminale secondario del trasformatore. Il gruppo di tubi in rame a parete passante, la sbarra collettrice e il supporto del cavo raffreddato ad acqua sono tutti supportati da staffe non magnetiche in acciaio inossidabile e rivestiti con materiali isolanti.
Il gruppo di tubi di rame raffreddati ad acqua adotta tubi di rame di grande sezione, disposti in modo ragionevole per ridurre al minimo la resistenza e la reattanza di ciascuna fase del grande sistema di corrente, rendendo uguale la reattanza trifase.

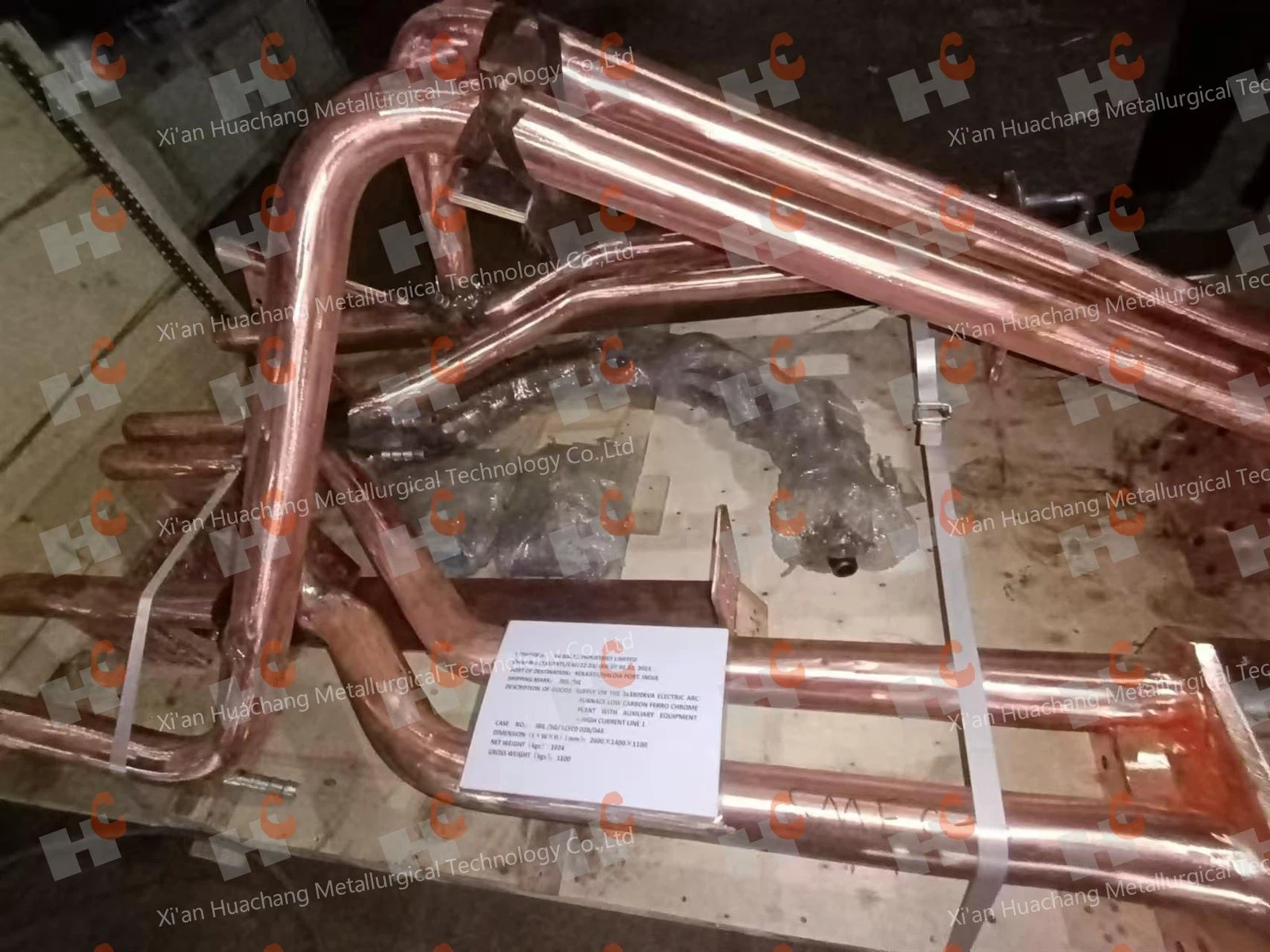

Tubo in rame per sistema di corrente di grandi dimensioni
Compensatore
\
Cavo raffreddato ad acqua
Braccio dell'elettrodo conduttivo
Elettrodo di grafite
